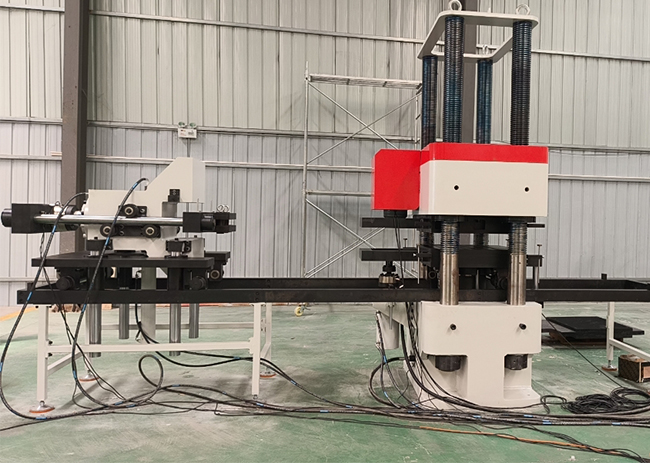

5000kN máquina de prueba de corte servo-hidráulico | Equipo duro de inspección de calidad del soporte del puente, una parada para lograr la inspección mecánica completa del puente

Puente de carretera, soporte como base. Carreteras, puentes ferroviarios tipo placa, cuenca, soportes esféricos son los componentes centrales del puente de carga, antisísmica, amortiguador, el producto de fábrica, la inspección de sitio, la inspección de terceros deben ser estrictamente estándar nacional para completar la presión, corte, esquina de pruebas mecánicas completas. En el pasado, la detección dividida de múltiples dispositivos, los datos registrados manualmente, la precisión de carga deficiente, el largo período de prueba, la eficiencia de detección y la precisión de los datos son difíciles de equilibrar. Jinan Lili lidera la máquina de prueba de corte eléctrica y hidráulica Yaw-5000J 500 toneladas de presión, presión vertical + corte horizontal + esquina de carga compuesta integrada, diseñado para la inspección de soporte de puente a medida, un equipo que cubre todos los proyectos de prueba estándar nacional, se convirtió en los principales centros de prueba, empresas de producción de soporte, universidades y institutos de investigación de calidad estándar.

Primero, una máquina multiuso, totalmente cubierto de soporte de puente prueba estándar nacional
Esta máquina se ajusta estrictamente a la serie completa de estándares de prueba de soporte de puente JT / T, TB / T, GB, sin necesidad de rotar varios equipos, completando todo el proyecto de prueba central en una sola parada:
Prueba de soporte de caucho de placa Módulo de elasticidad de compresión, fuerza máxima de compresión, módulo de elasticidad de cizallamiento, prueba de rendimiento de unión de cizallamiento
Prueba de soporte de cuenca Capacidad de carga vertical, prueba de coeficiente de fricción del producto terminado
Prueba de soporte de acero esférico capacidad de carga vertical, factor de fricción, rendimiento de rotación
Expansión de la prueba de los componentes de aislamiento sísmico del edificio, muestras de hormigón, pruebas mecánicas de acoplamiento de corte de varios materiales compuestos
Carga servo independiente de tres canales del equipo, fuerza máxima de prueba vertical de 5000kN, corte lateral de 1000kN, esquina de 300kN, soporte de grabado completo para pasar el tráfico, el sedimento, el terremoto y otras condiciones de fuerza compuesta real, resolver completamente los problemas de la industria de detección de datos de distorsión de un solo equipo de carga.

En segundo lugar, toda la estructura de la máquina de alta rigidez, desde la raíz para garantizar la precisión de detección
1 Sistema de carga principal vertical
Toda la máquina adopta la base de fundición integral y la viga, el diseño interno del refuerzo es optimizado, la resistencia general es alta; En el estado de carga de 5000 kN, la deformación del marco es mínima y no interfiere con la precisión de la fuerza de medición. El uso de cuatro columnas, estructura de elevación y elevación de cuatro tornillos, 45 # de tornillo de precisión ajustado con una matriz de bobina de tinta de alta escala, después de múltiples tratamientos térmicos, durabilidad fuerte; Elevación y elevación eléctrica de la viga transversal, el espacio de prueba 0-1000mm ajuste gradual, adecuado para todo tipo de muestras de soporte de gran tamaño. Diseño del cilindro principal, acabado del agujero del cilindro del cilindro, con sellos compuestos de dos etapas importados, estabilidad de alta presión, uso a largo plazo sin fugas; Compatible con el vehículo de alimentación eléctrico nivelado en el suelo, el soporte pesado no necesita ser levantado, un botón para empujar y tirar del área de prueba, lo que reduce en gran medida la carga de trabajo de manejo manual.
2 Unidades de corte lateral independientes
Equipado con un cilindro de corte servo de doble acción especial, el carro de corte está equipado con un cilindro de elevación flotante, puede ajustar automáticamente la altura para garantizar que el eje de carga esté completamente alineado y elimine el error de datos causado por la excentricidad. Sensor de desplazamiento de trama independiente bilateral para la adquisición simultánea de la deformación de corte, la fracción de medición de deformación de 0,01 mm, captura precisa de desplazamiento pequeño; El automóvil de corte se mueve eléctricamente antes y después, sin necesidad de mover manualmente la almohadilla, y la eficiencia de detección por lotes se ha mejorado considerablemente.
3 Módulos de prueba de esquina integrados
El mecanismo de carga servo de esquina independiente integrado, junto con el componente de adquisición de deformación de trama de múltiples canales, mide con precisión la rigidez de desviación del soporte y el rendimiento de rotación para cumplir con los requisitos del estándar de detección de esquina sísmica especial del puente.

En tercer lugar, el sistema servo eléctrico-hidráulico silencioso de ahorro de energía, baja pérdida estable
Toda la máquina está equipada con la bomba de cilindro de bajo ruido Mazuchi italiana, la válvula servo de alta precisión ATOS, y el sistema hidráulico de regulación de velocidad adaptativa de carga avanzada de la industria:
La presión se ajusta automáticamente con la carga de prueba, la operación de baja presión sin carga, en comparación con el equipo hidráulico tradicional, el efecto de ahorro de energía y enfriamiento es significativo;
Dispositivo de enfriamiento por agua independiente, prueba continua a largo plazo de la temperatura del aceite se mantiene estable dentro de 55 ° C, para evitar el envejecimiento del sello causado por altas temperaturas, la deriva de datos;
El circuito de aceite está equipado con un filtro de alta presión de alta precisión de 5 μm para aislar las impurezas en el aceite, proteger la válvula servo de precisión y prolongar la vida útil de toda la máquina;
Toda la tubería está equipada con un nuevo anillo de sellado de tipo O, la fábrica detecta rigurosamente fugas, condiciones de alta presión a largo plazo sin filtración de aceite; El uso uniforme del aceite hidráulico anti-abrasivo 46 #, el mantenimiento es simple.

Software de prueba y control especial MaxTest, proceso de prueba de estándar nacional totalmente automático
Compatible con el sistema de control MaxTest dedicado al soporte del puente, la profundidad se adapta a todas las especificaciones de inspección del puente de carretera nacional, el operador de base cero también puede comenzar rápidamente:
Integración de un conjunto completo de procedimientos de prueba de estándares nacionales: la presión de placa, la resistencia al corte de placa, la capacidad de carga vertical de la cuenca, la fricción esférica, la esquina de la placa, etc. 8 conjuntos de preajustes de procedimiento estándar, la entrada del tamaño del soporte puede coincidir automáticamente con la velocidad de carga, el número de precargas, la duración de la presión, sin necesidad de calcular manualmente los parámetros;
Control preciso de circuito cerrado multi-modo para soportar el estrés de velocidad igual, desplazamiento de velocidad igual, retención de presión multi-etapa, ciclo de precarga operación totalmente automática, todo el proceso sin supervisión después del inicio de la prueba;
Visualización en tiempo real de múltiples tipos de curvas: 7 clases de curvas de prueba, como fuerza - desplazamiento, fuerza - tiempo, tensión - tensión, etc., soporte de escalado de curva, captura de pantalla, archivo local;
El informe automático de Excel estandarizado incorpora la plantilla de registro de prueba nacional correspondiente, el final de la prueba calcula automáticamente el módulo de elasticidad, el coeficiente de fricción, la cantidad de deformación y otros indicadores clave, un clic exporta, imprime el informe, los datos son completamente rastreables, cumple completamente con los requisitos de auditoría de laboratorio de CMA.
Sistema de gestión de derechos jerárquicos para distinguir entre los derechos del operador, el administrador, la calibración del equipo, la configuración de los parámetros subyacentes solo pueden ser operados por el administrador, para evitar que la operación incorrecta afecte la precisión de detección;
6, control remoto inalámbrico soporte de operación estándar con control remoto inalámbrico de mano, control remoto de elevación y descenso de la viga, el automóvil hacia atrás, el cilindro de inicio y parada, el suministro, la puesta en marcha del equipo sin la necesidad de un gabinete de control de ida y vuelta, operación segura y conveniente.

V. Múltiples mecanismos de protección de seguridad, todo el proceso de prueba sin preocupaciones
El equipo está equipado con múltiples capas de protección de cadena para evitar la sobrecarga, el mal funcionamiento y el riesgo de daños al equipo:
Protección contra la sobrecarga de fuerza: la carga excede el 2%-5% de descarga automática de parada;
Protección de límite de viaje completo: cilindro de aceite, viga de funcionamiento a la posición límite de bloqueo automático de parada;
Alarma inteligente del sistema hidráulico: temperatura del aceite demasiado alta, nivel bajo del tanque de combustible, alarma automática de sonido y luz bloqueada del filtro;
Dispositivo de parada de emergencia de doble extremo: el gabinete de control, el control remoto están equipados con el botón de parada de emergencia, la situación repentina con un botón para cortar la potencia;
El gabinete de control de separación eléctrica fuerte y débil, el panel de operación adopta un control eléctrico débil de 24V, y la operación a largo plazo garantiza la seguridad eléctrica del operador.

Adaptarse a varios escenarios de uso
◊ Laboratorio de pruebas de ingeniería de terceros en carreteras y ferrocarriles ▾ Soporte de caucho para puentes, soporte de aislamiento sísmico para la producción de empresas de talleres de inspección de calidad ≡ Transporte, universidades civiles y laboratorios de investigación y enseñanza ▾ Centro de control de calidad del grupo de construcción de carreteras y puentes municipales

7, servicio de aterrizaje de una sola parada
1. el equipo divide piezas aisladas de la fábrica, el ingeniero del fabricante completa el ensamblaje, el nivel, el cableado de la tubería, la calibración y la depuración de toda la máquina;
(2) proporcionar un conjunto completo de entrenamiento práctico de hardware y software del equipo de forma gratuita, incluido el proceso de prueba estándar, la enseñanza de mantenimiento diario;
Soporte técnico remoto de toda la vida, solución rápida de problemas, visitas periódicas proactivas de inspección;
Instrucciones de entrega completas, certificados de conformidad, listas de embalaje de equipos, todo el proceso con el trabajo de medición y verificación de equipos
